HORIZONTAAL BUIGZAME LEDFLEX 48V
EIGENSCHAPPEN

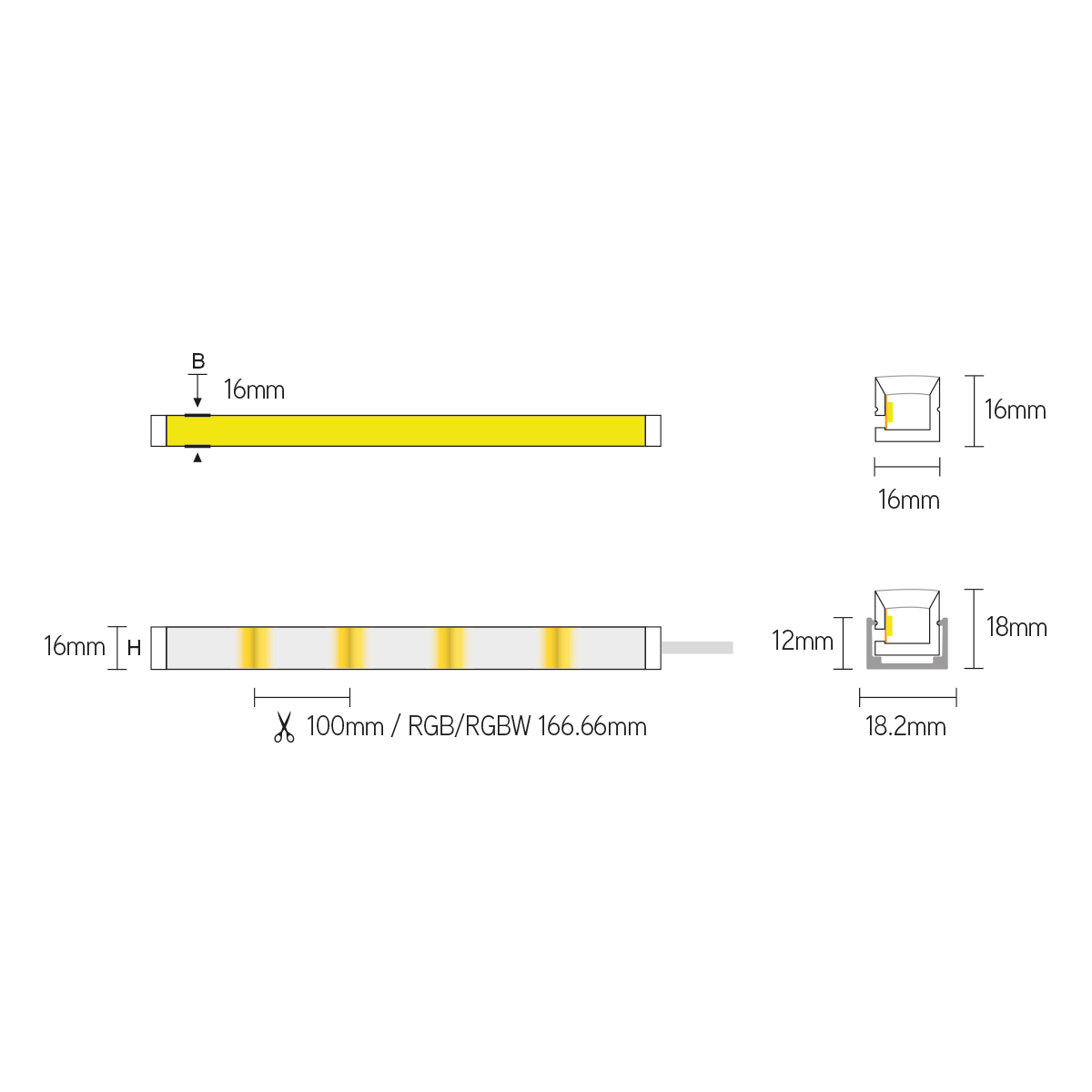

- minimale kniplengte 100mm
- parallel aansluiten per max. 20m(9,6W) of 50m(5,3W)
- connectie enkel mogelijk via zijkant
- chloor-, zout-, UV- en vuurbestendig
TOEPASSINGEN
- geschikt voor binnen- en buitentoepassingen
- creëren van egale lichtlijnen
- direct/indirect uitlichten
- ter vervanging van klassieke neon-verlichting
- bijhorende voedingen
| ARTIKEL | LM/M | WATT/M | CCT | MAX LENGTE | LENGTE MM | DATASHEET |
|---|---|---|---|---|---|---|
| HLF480523CU | 200 | 5.3 | 2300 | 50m | maatwerk | |
| HLF480527CU | 220 | 5.3 | 2700 | 50m | maatwerk | |
| HLF480530CU | 220 | 5.3 | 3000 | 50m | maatwerk | |
| HLF480540CU | 240 | 5.3 | 4000 | 50m | maatwerk | |
| HLF481023CU | 340 | 9.6 | 2300 | 20m | maatwerk | |
| HLF481027CU | 380 | 9.6 | 2700 | 20m | maatwerk | |
| HLF481030CU | 380 | 9.6 | 3000 | 20m | maatwerk | |
| HLF481040CU | 400 | 9.6 | 4000 | 20m | maatwerk |
ACCESSOIRES
| ARTIKEL | OMSCHRIJVING | AFMETINGEN | DATASHEET |
|---|---|---|---|
| HLFMCA | montagebeugel met kabeldoorvoer alu 25mm | 25x14x25 | |
| HLFMZCA | montagebeugel zonder kabeldoorvoer 25x14x19mm alu | 25x14x19 | |
| HLFAPFX | horizontaal buigzaam profiel 500x13,5x18,5mm opbouw wit | 2000x14x25 | |
| HLFAPSA2 | profiel met kabeldoorvoer 2000x14x25mm opbouw alu | 2000x14x19 | |
| HLFAPZA2 | profiel zonder kabeldoorvoer 2000x14x19mm opbouw alu | 500x13,5x18,5 |
lastenboekomschrijving
Ingegoten IP67 flexibele led-strip (bxh = 9x18mm) uit siliconen die gebogen kan worden om de verticale as, buigradius is 90mm. Deze lineaire verlichtingsoplossing is zowel geschikt voor binnen- als buitentoepassingen, is UV-bestendig, zout- en oplosmiddelhoudendbestendig. De flexibele strip wordt enkel op maat gemaakt per sectie van 83,3mm (groen, blauw en wit) of 125mm (rood en amber), maximaal kan er 15m in serie aangesloten worden. De uiteinden zijn standaard voorzien van 2000mm aansluitdraad, dikte 0,5mm². De aansluitdraad kan voorzien worden op een van de zijkanten, het uiteinde of de onderkant. Door het gebruik van deze hoogwaardige materialen heeft de flexibele led-strip een werkingstemperatuur: -20°C + 45°C. De silicone led-strip heeft een aansluitspanning van 24VDC en heeft een maximum vermogen van 4,5W/m. De opale cover zorgt voor een egale dotsfree lichtlijn met een lichtspreiding van 120°. De lichtlijn bestaat uit 73 SMD2835 led-chips per meter welke een kleurtolerantie hebben van 1 BIN = <2SDCM een een kleurweergave CRI>83. De led-chips zijn verkrijgbaar in rood, groen, blauw, amber, 3000K of 4000K, op aanvraag zijn ook ander kleurtemperaturen mogelijk. Met deze architecturale verlichtingsoplossing kunnen bochten en rechte verlichtingslijnen gecreëerd worden, voor de rechte lijnen wordt best met een specifiek aluminium profiel gewerkt om de rechte lijn op lange termijn te behouden, voor de bochten dient men steeds met montagebeugels van 35mm te werken. Zowel het 2000mm profiel als de montagebeugels zijn voorzien van weerhaken waardoor de flexibele strip niet uit het profiel kan vallen. De siliconen strip heeft een lumenbehoud L80B20 bij 70 000 branduren en een productgarantie van 5 jaar. De led-strip heeft gemiddeld een lumen-per-Wattverhouding van 27lm/W. De led-strip kan optioneel gedimd worden door middel van een PWM-sturing.
